Simrad SU90
Spécifications techniques
Fichier de dessin
- À propos des dessins dans le fichier de dessin
  Les schémas pertinents liés à l'installation et/ou à la maintenance du système SU90 sont fournis à titre informatif uniquement.
- Remarques
  Tenez compte des déclarations, commentaires et observations applicables associés auSU90 système et cette publication.
- Unité de traitement
- Panneau de commande
- Transcepteur
- Unité de coque
  - 379507 Unité de coque SU92 – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 379506 Unité de coque SU93 – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 411053 Unité de coque SU94 – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
- Coffre d'installation
- Vanne de coque
Formats de datagramme
Le système SU90 peut envoyer et recevoir des informations vers et depuis plusieurs périphériques différents. Toutes les transmissions se font sous forme de datagrammes avec des phrases de données. Chaque datagramme a un format et une longueur définis.
Droits d'auteur

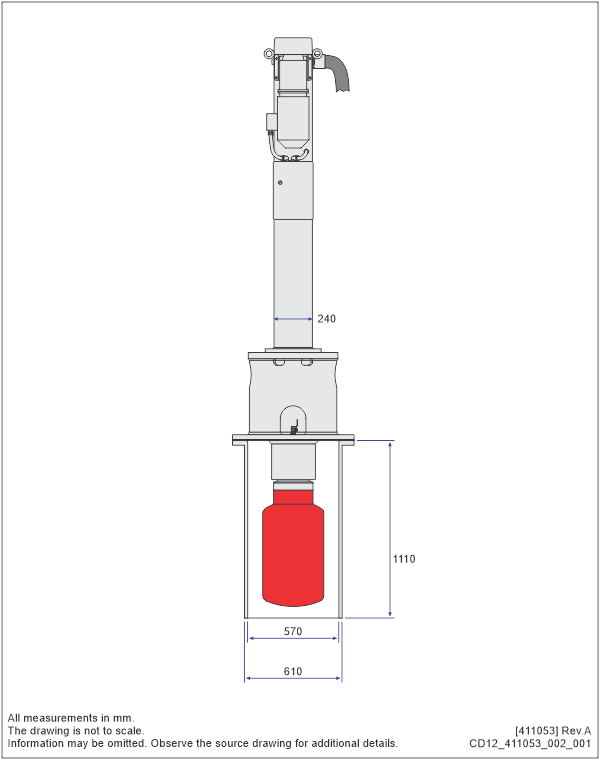

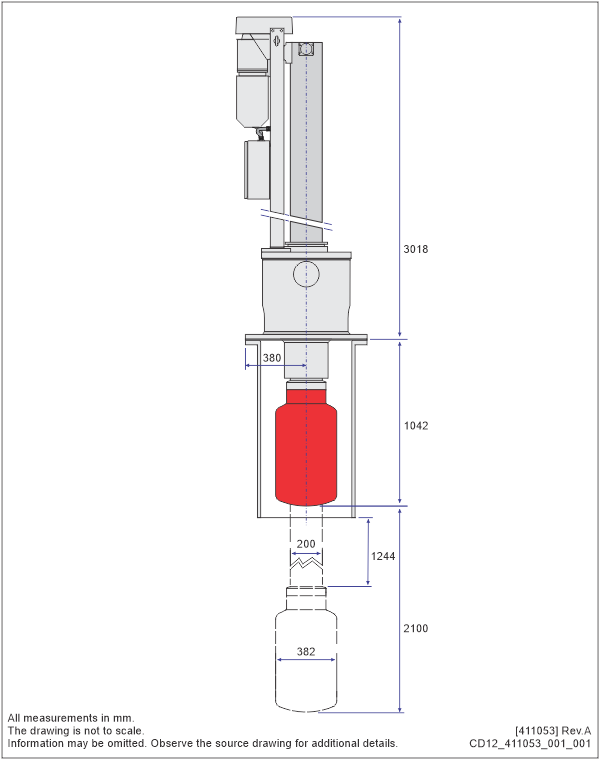

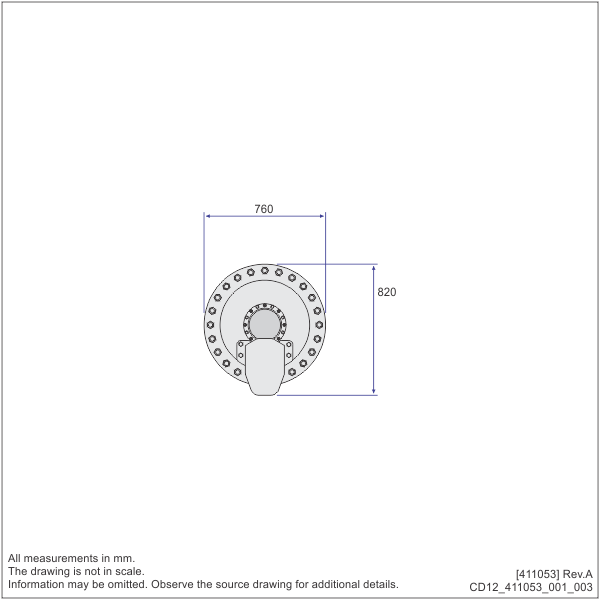

411053 Unité de coque SU94 – dimensions du contour

Téléchargez le dessin source sur notre site Web : Cliquez pour ouvrir
