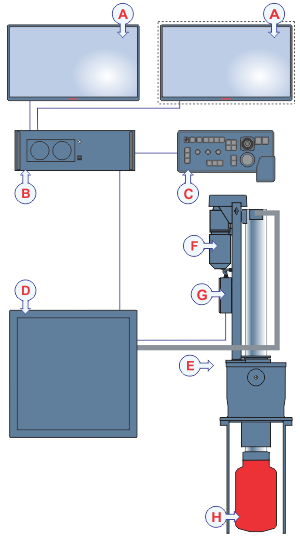

Diagramme du système
Le diagramme du système identifie les principaux composants du système SU90. Seules les connexions de base entres les unités sont représentées. Les possibilités détaillées d’interface et les câbles d’alimentation ne sont pas représentés.
- Écran (Le deuxième écran est facultatif.)
- Unité de traitement
- Panneau de commande
- Transcepteur
- Unité de coque
- Moteurs de levage
- Unité de commande du moteur
- Transducteur
Dans cette publication, l'ordinateur peut également être appelé unité de traitement, et vice versa.
Sauf indication contraire dans un contrat, l’écran n’est pas inclus dans la livraison standard. Il s’agit d’un article commercial qui peut être acheté localement.
Un choix d'unités de coque est disponible pour le système SU90. Les unités de coque offrent différentes propriétés physiques et profondeurs d'abaissement. Le même transducteur est utilisé sur tous les types d'unités de coque.
