Simrad SU90
Spécifications techniques
Fichier de dessin
- À propos des dessins dans le fichier de dessin
  Les schémas pertinents liés à l'installation et/ou à la maintenance du système SU90 sont fournis à titre informatif uniquement.
- Remarques
  Tenez compte des déclarations, commentaires et observations applicables associés auSU90 système et cette publication.
- Unité de traitement
- Panneau de commande
  - 204688 Panneau de commande (Mk1) – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 443179 Panneau de commande (Mk2) – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 440689 Panneau de commande (Mk2) – découpe du panneau
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 439594 Panneau de commande (Mk2) – plaque d'adaptation
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
  - 476352 Panneau de commande (Mk3) – dimensions du contour
    Téléchargez le dessin source sur notre site Web : Cliquezpourouvrir
- Transcepteur
- Unité de coque
- Coffre d'installation
- Vanne de coque
Formats de datagramme
Le système SU90 peut envoyer et recevoir des informations vers et depuis plusieurs périphériques différents. Toutes les transmissions se font sous forme de datagrammes avec des phrases de données. Chaque datagramme a un format et une longueur définis.
Droits d'auteur

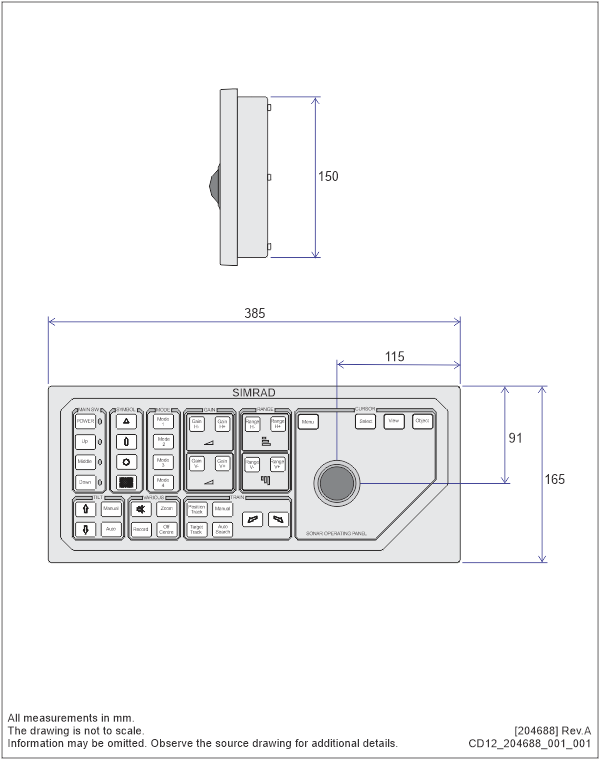

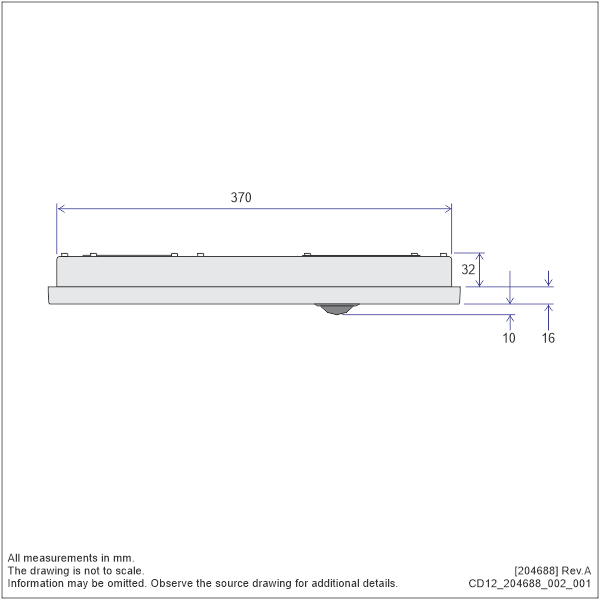

204688 Panneau de commande (Mk1) – dimensions du contour

Téléchargez le dessin source sur notre site Web : Cliquez pour ouvrir
